機電系統在日常的工作時，管道在重力滿負荷運轉時是否有足夠的強度將管道固定在結構上是整個機電系統能否正常運轉的關鍵；

當突發地震時，機電系統管道在設防烈度的地震作用下能否保證不跌落，以及有些生命線系統（如：消防噴淋和防排煙系統）能否保證正常運轉，也是關乎到保障人們生命財產的重要因素。

首先我們從定義上來區分一下兩者：承重支吊架是以重力荷載為主要荷載的管道固定支撐系統，針對的是管道及設備在重力滿負荷運轉時將管道敷設在建筑物上的一種固定措施。

抗震支架：抗震支吊架是以地震力為主要荷載的抗震支撐系統，針對的是遭遇到設防烈度的地震時能將管道及設備產生的地震作用傳到結構體上的一種抗震支撐措施。

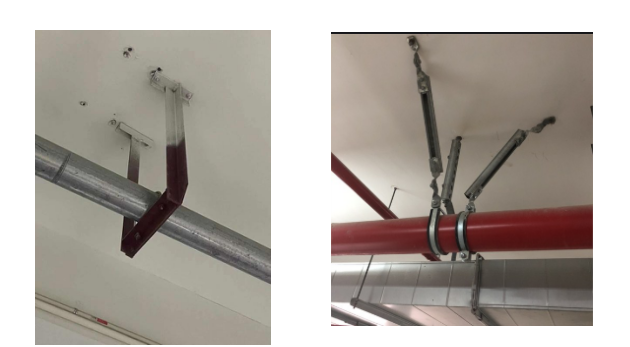

我們再從用材方面了解一下兩者的差別

承重支架：角鋼（主材），膨脹螺栓

抗震支架：槽鋼（主材）、錨栓、絲桿接頭、絲桿、V型加勁裝置、抗震連接件A、抗震連接件B、槽鋼扣墊、2孔直角連接件、塑翼螺母、螺栓、六角法蘭螺母、懸吊式管夾、槽鋼端蓋，主要由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成

南京曼卡特水管抗震支架配件分解圖

兩種支架實際發揮的作用承重支吊架：主要計算管道的重力荷載，在水平方向的力主要以防晃及防機械震動為主；抗震支吊架：以地震時管道所受的地震作用為主要荷載，抗震支吊架的功能性主要是“抗震”，而非“承載”。

設置抗震支架的意義：

（1）國家對建筑機電工程設施出的強制性標準及法律規定，是前期設計階段以及后期工程驗收必不可少的一部分。

（2）通過對機電管線及設備的地震力進行計算，并對管線及設備與建筑構體的連接進行抗震加固并對其進行抗震驗算，使機電管線及設備與建筑結構體建立可靠連接，可將機電管線及設備承受的地震作用全部傳遞到結構體上，使其遭遇到設防烈度的地震影響后能迅速恢復運轉，進而達到減少和盡量避免次生災害、盡快恢復建筑物使用功能的目的。

通過對上述承重及抗震支吊架的分析比較我們可以得知，承重支吊架與抗震支吊架是分屬不同系統的，其各自的所承擔的任務也不相同，因此在設計時應按照各自相關規范及圖集分別進行設置，相互不可替代。
