碳纖維布由于自身重量輕，強度卻非常高，抗拉強度高達3400兆帕，得以在建筑加固領域中廣泛的應用。但是卻有很多人因以前沒有接觸過碳纖維布，第1次看到碳纖維布的圖紙有很多疑問，需要專專業人士來解決，比如說常見問題：碳纖維布加固圖紙中的1T-200，2T-300 ，3T-100是什么意思？

下面我以某項目的設計圖紙為列解說T的意思：

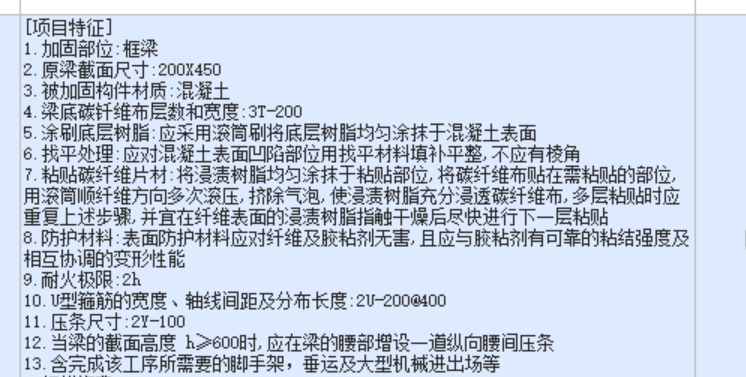

  圖紙文字：

[項目特征]

1.加固部位：框梁

2. 原梁截面尺寸：200X450

3. 被加固構件材質：混凝土

4. .梁底碳釬維布層數和寬度：3T-200

5. 涂刷底層樹脂：應采用滾筒刷將底層樹脂均勻涂抹于混凝土表面

6. 找平處理：應對混凝土表面凹陷部位用找平材料填補平整，不應有棱角

7. 粘貼碳纖維片材：將浸漬樹脂均勻涂抹于粘貼部位，將碳纖維布貼在需粘貼的部位，用滾筒順纖維方向多次滾壓，擠除氣泡，使浸漬樹脂充分浸透碳纖維布，多層粘貼時應重復上述步驟，并宜在纖維表面的浸漬樹脂指觸干燥后盡快進行下一層粘貼

8. 防護材料：表面防護材料應對纖維及膠粘劑無害，且應與膠粘劑有可靠的粘結強度及相互協調的變形性能

9. 耐火極限：2h

10. U型箍筋的寬度、軸線間距及分布長度：2U-200@400

11. .壓條尺寸：2Y-100

12. 當梁的截面高度h≥600時，應在梁的腰部增設一道縱向腰間壓條

13. 含完成該工序所需要的腳手架，垂運及大型機械進出場等

在圖紙中有3T-200，這個T是英文tier的首字母，代表碳纖維布粘貼層數，200代表碳纖維布的寬度，這里的3T就表示需要貼3層。
